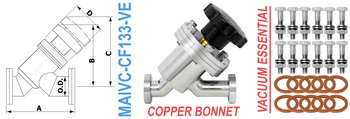

1.33" OD Conflat Manual Angle Inline Valve (MAIVC-CF133-VE)
MAIVC-CF133-VE
1.33" OD Conflat Angle-Inline Vacuum Valve
Manual Bellows Sealed SS Inline Valve
Copper Bonnet
• High & Ultra High (UHV) Vacuum Valve
• Bakeable to 150°C (200°C intermittently)
• Angle In-Line Poppet Valve
• A: 4.70"
• B: 3.88"
• C: 4.76"
• D: 2.75"
Vacuum Essential
1.33" OD CF Conflat Flange
• Rotatable Flanges
• 0.75" Tube OD
• 6 Clearance (Thru) Holes
• 0.172" Bolt Hole Diameter
1.33" OD CF Conflat Flange Equivalents
• CF133, DN16CF, NW16CF, CF16, 133CF,
1-1/3" Mini Conflat, CFF
1.33" OD Conflat Angle-Inline Vacuum Valve
Manual Bellows Sealed SS Inline Valve
Copper Bonnet
• High & Ultra High (UHV) Vacuum Valve
• Bakeable to 150°C (200°C intermittently)
• Angle In-Line Poppet Valve
• A: 4.70"
• B: 3.88"
• C: 4.76"
• D: 2.75"
Vacuum Essential
1.33" OD CF Conflat Flange
• Rotatable Flanges
• 0.75" Tube OD
• 6 Clearance (Thru) Holes
• 0.172" Bolt Hole Diameter
1.33" OD CF Conflat Flange Equivalents
• CF133, DN16CF, NW16CF, CF16, 133CF,
1-1/3" Mini Conflat, CFF
